YSGM202208——1850~2300MHz
❤ 收藏

YSGM202208——1850~2300MHz

1000~2000MHz,2000~3000MHz
7mm*9mm
0.00
0.00
¥0.00
¥0.00
重量:0.00KG
产品描述


产品描述

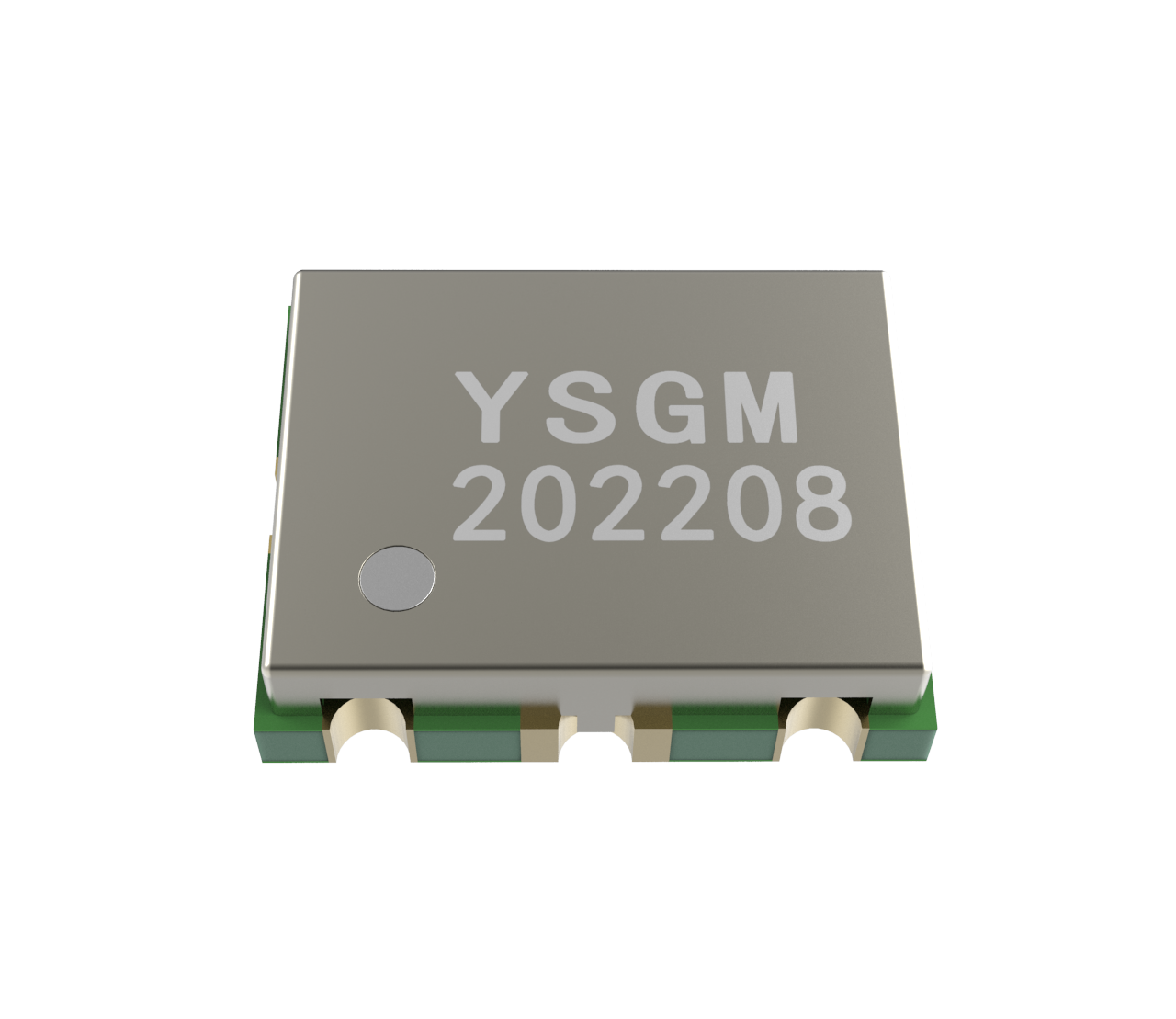

YSGM202208是一款高集成度、标准封装尺寸的VCO,采用高截止频率的射频晶体管作为振荡管,输出功率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管,确保起振波形稳定及输出功率较高。系统采用5V标准电压供电,调谐电压最高可达9V,从而可实现宽带输出。YSGM202208还集成整流滤波单元及射频输出匹配单元,仅需极少外围元器件且输出功率平坦度好,射频输出端可直接连接50Ω射频线,使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸,可直接替换市场同类型产品。


主要性能指标:
-  标称调谐频段:1850~2300MHz@VT=0V~5V

-  输出功率:≥8dBm @VCC=5V

-  带内平坦度(BW≤200MHz):±0.5dB

-  供电电压(VCC):3V~6V

-  工作电流:18mA

-  二次谐波抑制:≤-30dBc

-  三次谐波抑制:≤-35dBc

-  极少外围元器件 射频输出阻抗50Ω

-  7mm×9mm×2mm通用封装尺寸

应用领域

3G蜂窝通信信号产生
