产品描述

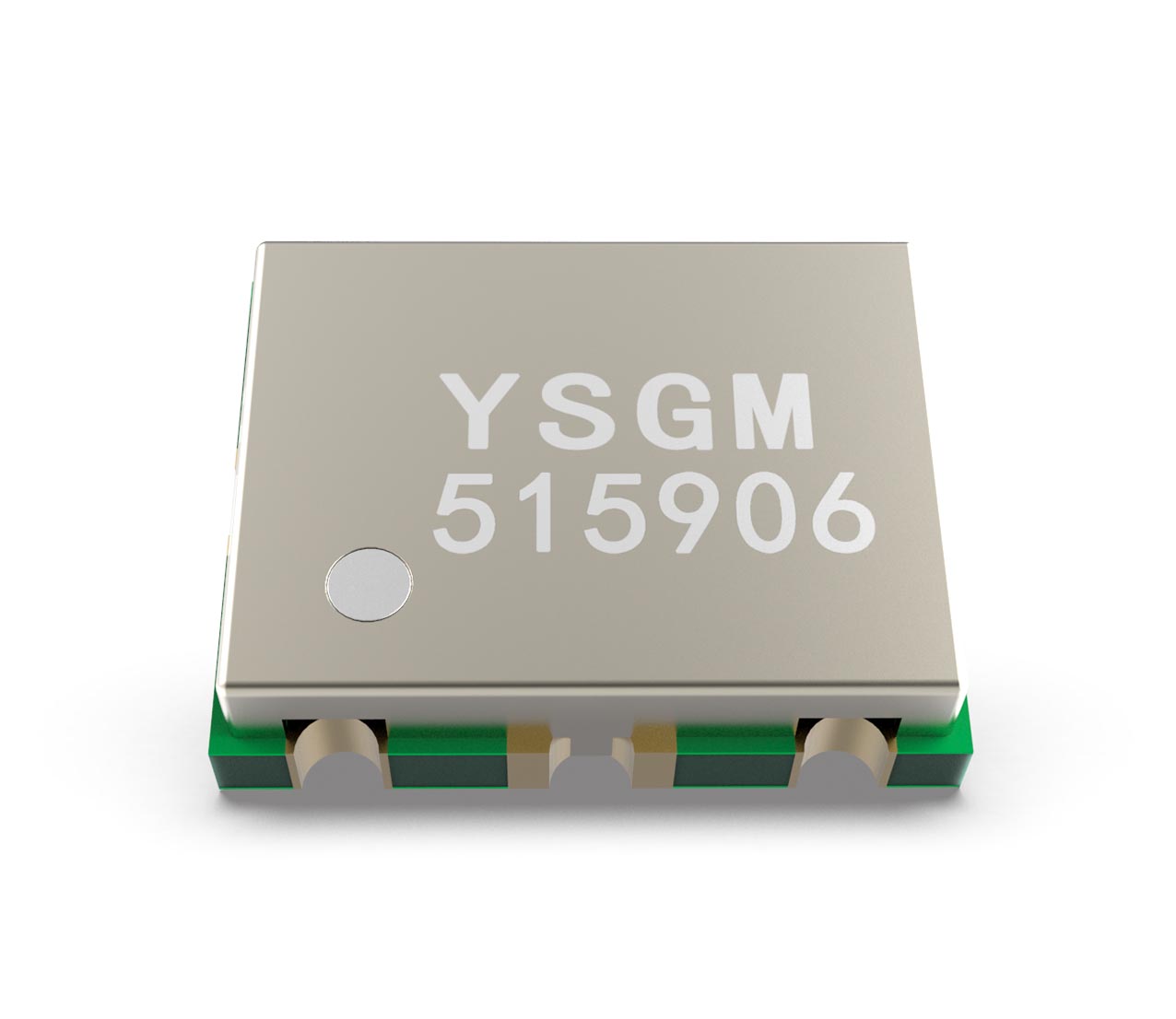

YSGM515906是一款高集成度、标准封装尺寸的VCO,采用高截止频率的射频晶体管作为振荡管,输出功率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管,确保起振波形稳定及输出功率较高。采用5V标准电压供电,兼容3~6V范围工作电压的模式;调谐电压范围大,可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元,仅需极少外围元器件且输出功率平坦度好,射频输出端可直接连接50Ω射频线,使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸,可直接替换市场同类型产品。
特征参数
标称调谐频段:5150-5950MHz
输出功率:≥6dBm @VCC=5V
带内平坦度(BW≤200MHz):±1dB
供电电压(VCC):3V~6V
工作电流:10mA
二次谐波抑制:≤-25dBc
三次谐波抑制:≤-25dBc
极少外围元器件 射频输出阻抗50Ω
7mm×9mm×2mm通用封装尺寸
应用领域
- IEEE 802.11a/n/ac 点对点、点对多点无线通信 (5.2~5.8GHz)
- ISM 应用
