英诺迅新推出增益模块芯片YG801820W
来源: | 作者:innotion | 发布时间: 2022-05-20 | 4273 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

近日,公司再次推出一款新的增益模块芯片YG801820W。该芯片是一款工作在100KHz~8GHz的宽带通用射频增益放大器芯片,芯片基于InGaP/GaAs HBT工艺制程,采用三级级联电路架构,内部集成有源偏置,具有低功耗、高增益的特点,输入/输出均匹配至50欧姆;芯片单电源供电,采用符合工业标准的DFN封装,内置ESD保护单元,提高了芯片的可靠性。


主要性能指标:

■ 电源电压(V):3~5

■ 静态电流(mA):11~ 97

■ 工作带宽(MHz):0.1~ 8000

■ 带内增益(dB):17.5

■ 增益平坦度(dB): ±1.5

■ P-1(dBm):21@3.5GHz

■ 增益(dB):17@3.5GHz

■ OIP3(dBm):35@3.5GHz

                           ≥+34.5@0.4GHz~4.5GHz

■ 封装形式:DNF-2x2-6L

■ PN:YG801820W

■ Mark:801820



应用领域:

■ 5G mobile application/m-MIMO

■ WLAN / WiMAX / WiBro

■ WCDMA/LTE

■ GPS / COMPASS

■ TDD/FDD System

■ GSM / CDMA / PCS

■ CATV

■ ISM

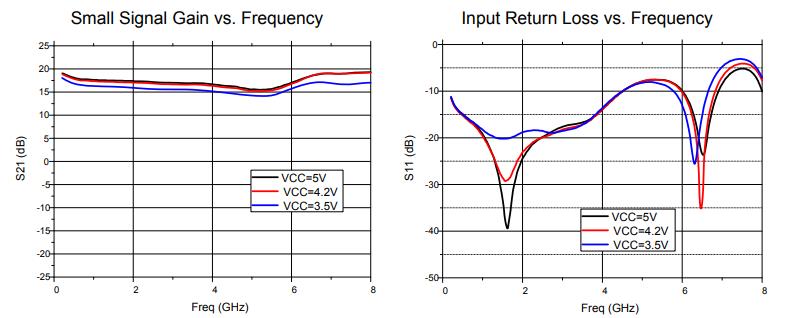

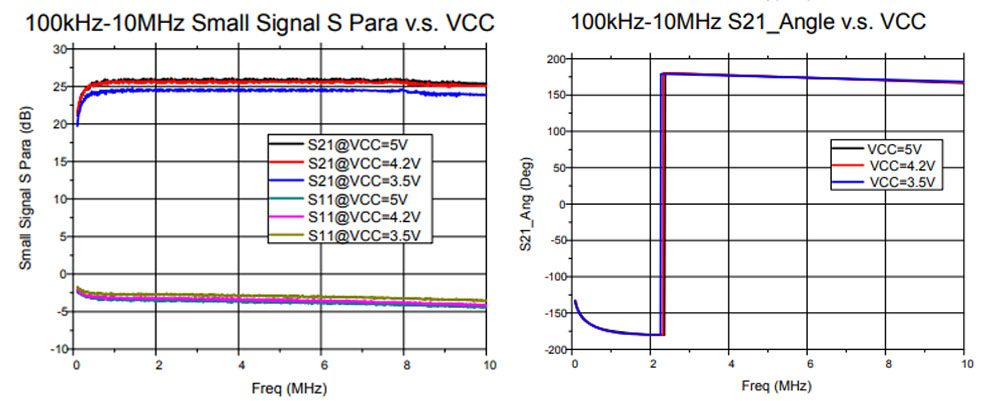

测试曲线:
