近日,公司新推出一款射频增益放大器芯片YG403316W。

YG403316W是一款工作在DC~4000MHz的宽带通用射频增益放大器芯片,应用于ISM、GPS/COMPASS/BDS、LNB IF、高速宽带数字传输系统等信号放大。芯片基于InGaP/GaAs HBT工艺制程,采用三级级联电路架构,内部集成有源偏置,具有低功耗、高增益的特点,输入/输出均匹配至50欧姆;芯片单电源供电,采用符合工业标准的DFN封装,内置ESD保护单元,提高了芯片的可靠性。


主要性能特点:

电源电压(V):3-5

静态电流(mA):3-20

工作带宽(MHz):DC-4000

带内增益(dB):Flat 32dB(DC to 2.6GHz@1dB flatness)

P-1(dBm):14@2GHz

输入回波损耗(dB):17.1@2GHz

噪声系数(dB):4.5@2GHz

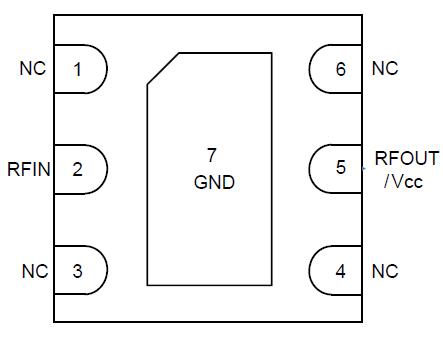

封装形式:DNF-2x2-6L

Mark:403316

PN:YG403316W

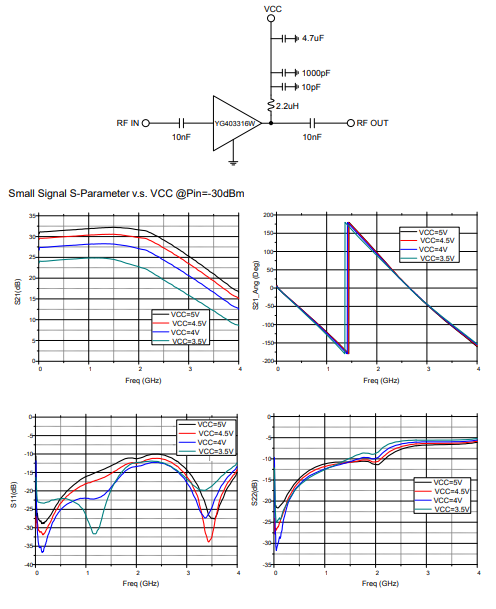

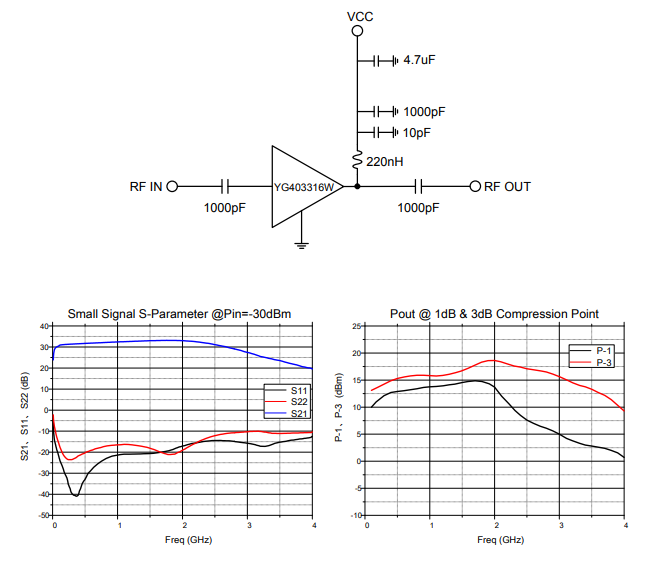

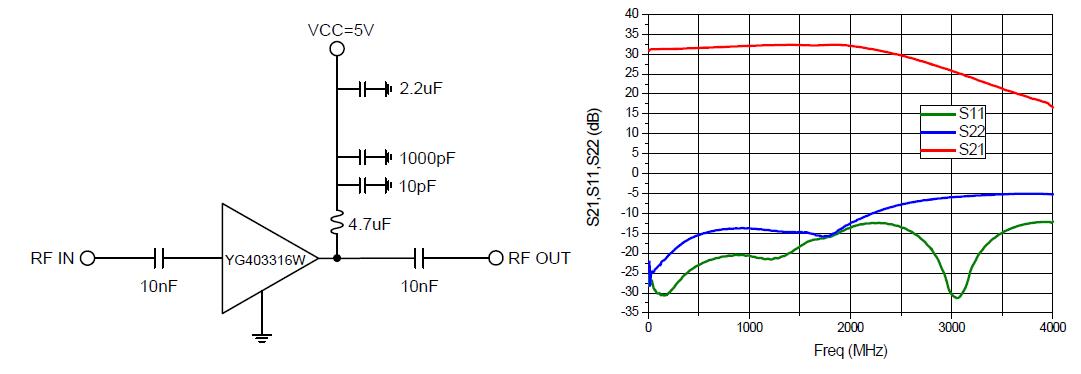

10MHz-4000MHz应用方案及小信号S参数:

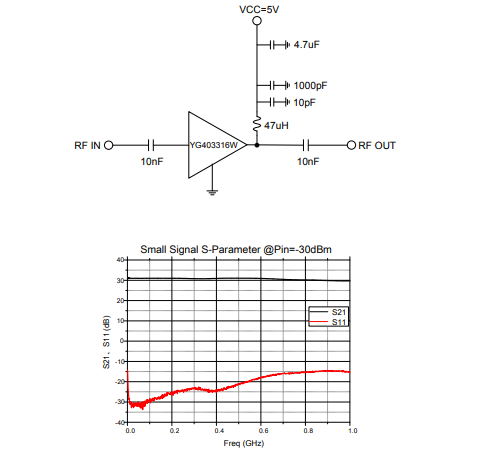

10MHz-2000MHz应用方案及小信号S参数:

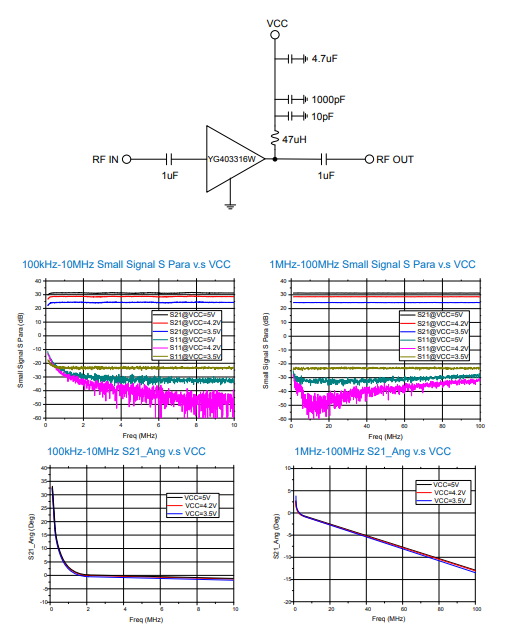

1MHz-500MHz应用方案及小信号S参数:

DC~100MHz应用方案及小信号S参数:
