英诺迅新推出1.4G~3.5G 1W宽带线性驱动芯片YP3630W
来源: | 作者:innotion | 发布时间: 2022-10-22 | 274 次浏览 | 分享到:

近日,英诺迅新推出一款工作在1.4GHz~3.5GHz的宽带线性驱动功放芯片YP3630W,采用了多项英诺迅科技自主专利技术,基于先进的InGaP/GaAs HBT工艺制程。芯片采用三级级联电路架构,具有较高的增益和线性度;芯片内部集成ESD保护单元,可靠性高。芯片采用QFN4×4-16L封装,易于系统集成及小型化。


主要性能指标:

■ 工作频段:1.4GHz~3.5GHz

■ 工作电压:3.3V~5.0V

■ 静态电流:250mA@VCC=5V,VREF=2.7V

■ 小信号增益:1.0G~3.5G,30±1dB

■ P1dB:31.2dBm@2GHz

■ 输出功率:1.5G~3.5G,≥30dBm

■ 内部集成功率检测单元

■ 功放开启/关闭逻辑控制功能

■ 内部集成ESD保护单元


应用领域

■ 2.4GHz ISM无线通信系统

■ TDD/FDD系统

■ 通用无线通信系统

■ 5G m-MIMO(多输入多输出)

■ 移动通信基础设施

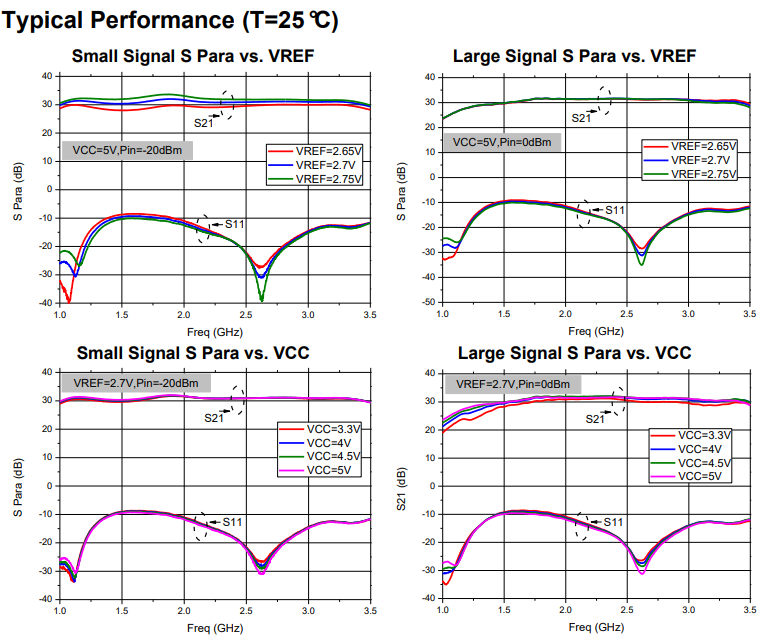

测试曲线
