YP3630W
❤ 收藏

YP3630W

主要性能指标

■ 工作频段：1.4GHz~3.5GHz

■ 工作电压：3.3V~5.0V

■ 静态电流：250mA@VCC=5V，VREF=2.7V

■ 小信号增益：1.0G~3.5G，30±1dB

■ P1dB：31.2dBm@2GHz

■ 输出功率：1.5G~3.5G，≥30dBm

■ 内部集成功率检测单元

■ 功放开启/关闭逻辑控制功能

■ 内部集成ESD保护单元


￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

主要性能指标

■ 工作频段：1.4GHz~3.5GHz

■ 工作电压：3.3V~5.0V

■ 静态电流：250mA@VCC=5V，VREF=2.7V

■ 小信号增益：1.0G~3.5G，30±1dB

■ P1dB：31.2dBm@2GHz

■ 输出功率：1.5G~3.5G，≥30dBm

■ 内部集成功率检测单元

■ 功放开启/关闭逻辑控制功能

■ 内部集成ESD保护单元


YP3630W Datasheet下载

产品描述

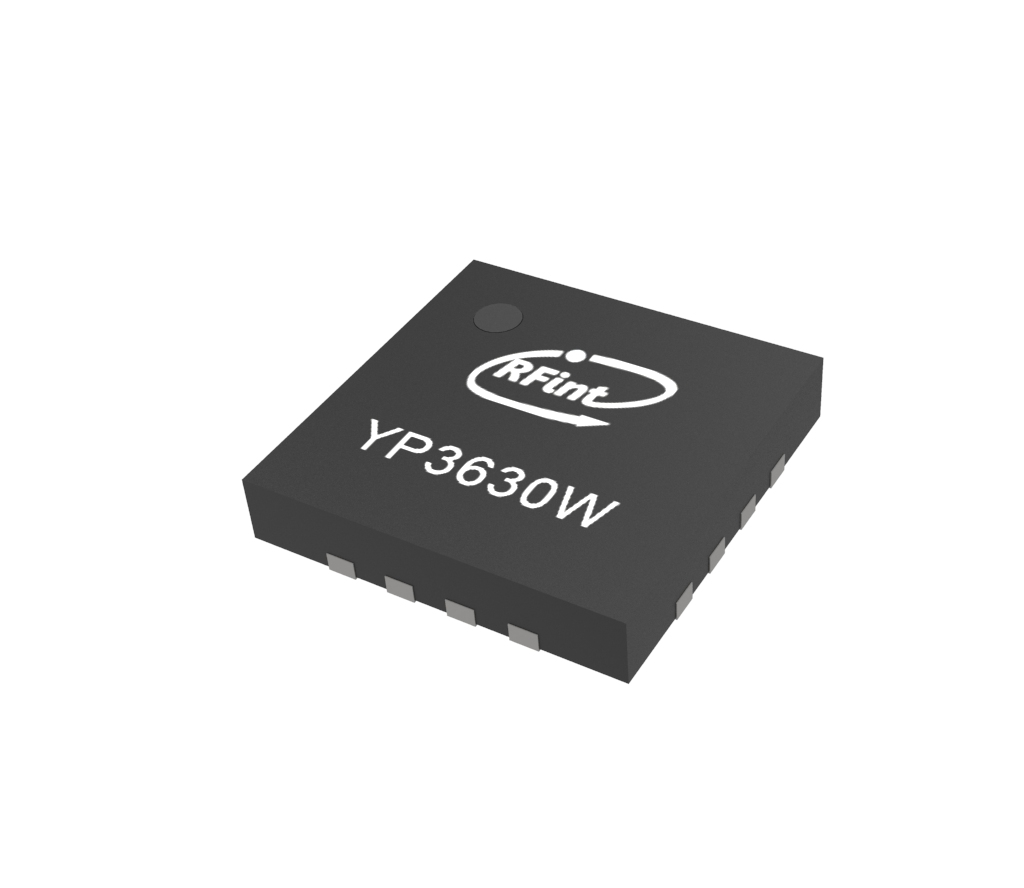

近日，英诺迅新推出一款工作在1.4GHz~3.5GHz的宽带线性驱动功放芯片YP3630W，采用了多项英诺迅科技自主专利技术，基于先进的InGaP/GaAs HBT工艺制程。芯片采用三级级联电路架构，具有较高的增益和线性度；芯片内部集成ESD保护单元，可靠性高。芯片采用QFN4×4-16L封装，易于系统集成及小型化。


应用领域

■ 2.4GHz ISM无线通信系统

■ TDD/FDD系统

■ 通用无线通信系统

■ 5G m-MIMO（多输入多输出）

■ 移动通信基础设施

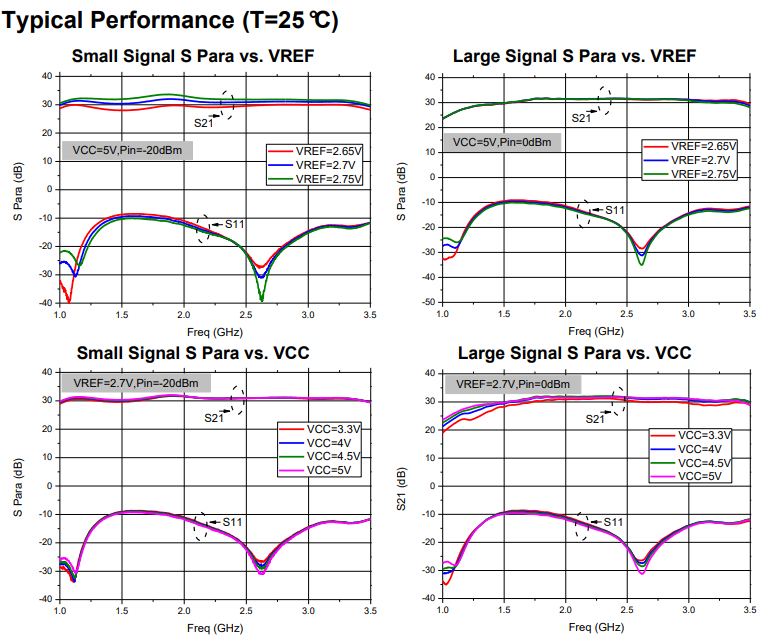

测试曲线
