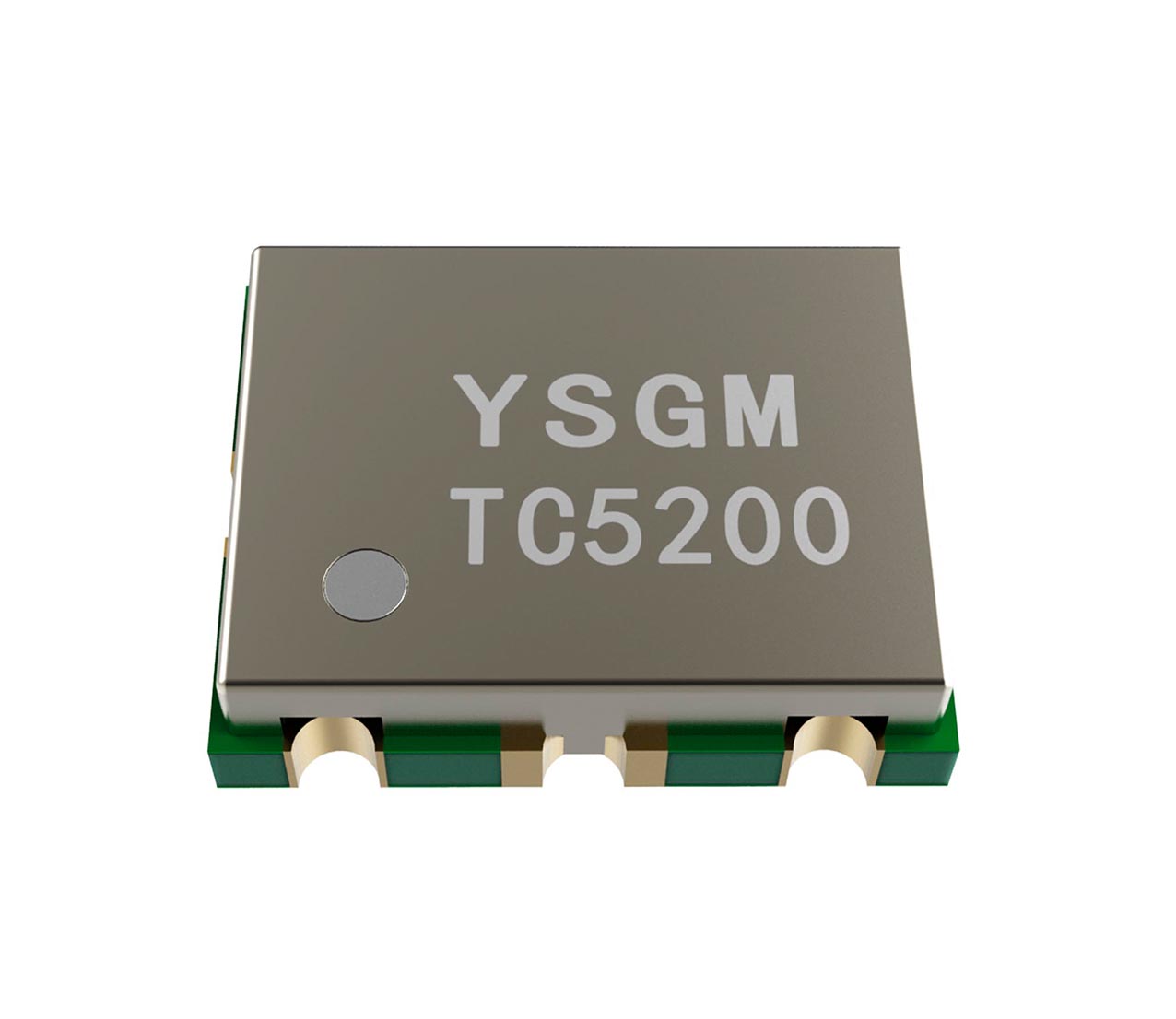

YSGMTC5200——4950~5550MHz
❤ 收藏

YSGMTC5200——4950~5550MHz

主要性能指标：
-  标称调谐频段：4950~5550MHz@VT=0V～5V

-  输出功率：≥6dBm @VCC=5V

-  带内平坦度（BW≤200MHz）：±0.5dB

-  供电电压（VCC）：3V～6V

-  工作电流：14mA

-  二次谐波抑制：≤-25dBc

-  三次谐波抑制：≤-25dBc

-  极少外围元器件 射频输出阻抗50Ω

-  7mm×9mm×2mm通用封装尺寸

￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

主要性能指标：
-  标称调谐频段：4950~5550MHz@VT=0V～5V

-  输出功率：≥6dBm @VCC=5V

-  带内平坦度（BW≤200MHz）：±0.5dB

-  供电电压（VCC）：3V～6V

-  工作电流：14mA

-  二次谐波抑制：≤-25dBc

-  三次谐波抑制：≤-25dBc

-  极少外围元器件 射频输出阻抗50Ω

-  7mm×9mm×2mm通用封装尺寸

YSGMTC5200 Datasheet下载


产品描述

YSGMTC5200是一款高集成度、标准封装尺寸的VCO，采用高截止频率的射频晶体管产生振荡，信号输出功率高、隔离度好。加入温度补偿器件，提高信号的温度稳定性。采用5V标准电压供电，兼容3~6V范围工作电压的模式；调谐电压范围大，可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件且输出功率平坦度好，射频输出端可直接连接50Ω射频线，使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸，可直接替换市场同类型产品。


应用领域

-  IEEE 802.11a/n/ac 点对点、点对多点无线通信

-  ISM 应用
