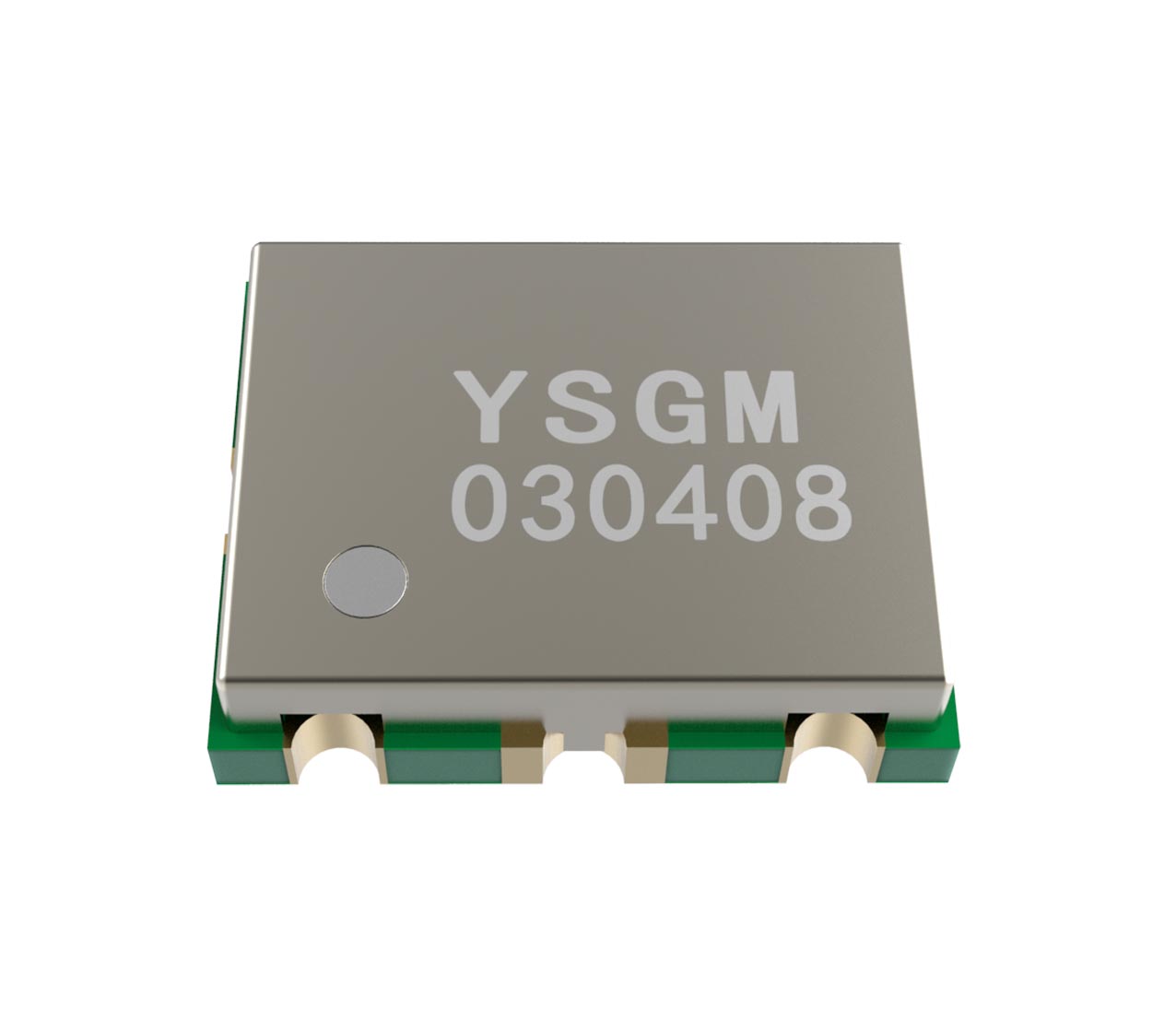

YSGM030408——280 ~ 380MHz

100~1000MHz
7mm*9mm
0.00
0.00
¥0.00
¥0.00
重量:0.00KG
产品描述

产品描述

YSGM030408(D)是一款高集成度、标准封装的宽带压控振荡器(VCO)产品。采用改进型Colpitts振荡电路 结构并集成了缓冲器buffer,有振荡稳定、隔离度好、输出功率高的优点。兼容3~6V范围工作电压,满足 不同系统的需求;调谐电压范围0-5V,调谐灵敏度高。优化带内平坦度和高次谐波抑制,输出端直通50Ω射频线。

特征参数
 工作频率:280 ~ 380MHz@VT=0V~5V
 输出功率:≥9dBm(VCC=5V)
 带内平坦度:±0.5dBm
 供电电压(VCC):3 ~ 6V
 工作电流:12mA(VCC=5V)
 二次谐波抑制:≤-20dBc
 三次谐波抑制:≤-30dBc
 极少外围元器件 射频输出阻抗 50Ω
 7mm×9mm×2mm 通用封装尺寸

应用领域

 无线麦克风

 超短波电台
