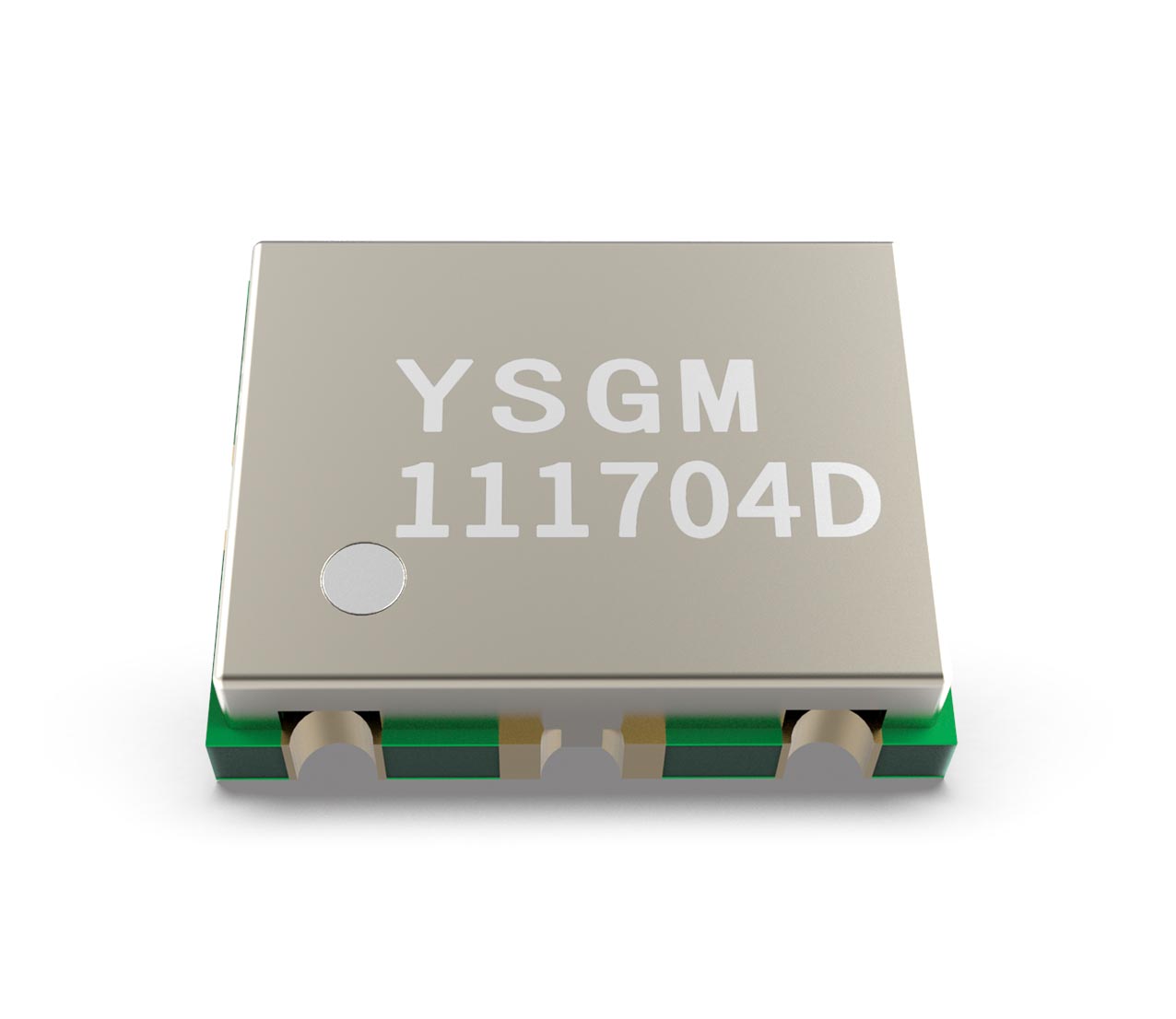

YSGM111704D——110 ~ 170MHz
❤ 收藏

YSGM111704D——110 ~ 170MHz

特征参数
 标称调谐频段：110 ~ 170MHz@VT=0V～5V
 输出功率： ≥3dBm（VCC=5V）
 带内平坦度：±1.5dB
 供电电压（VCC）：3 ~ 6V
 工作电流：12mA（VCC=5V）
 二次谐波抑制：≤-10dBc
 三次谐波抑制：≤-20dBc
 极少外围元器件 射频输出阻抗 50Ω
 7mm×9mm×2mm 通用封装尺寸

￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

特征参数
 标称调谐频段：110 ~ 170MHz@VT=0V～5V
 输出功率： ≥3dBm（VCC=5V）
 带内平坦度：±1.5dB
 供电电压（VCC）：3 ~ 6V
 工作电流：12mA（VCC=5V）
 二次谐波抑制：≤-10dBc
 三次谐波抑制：≤-20dBc
 极少外围元器件 射频输出阻抗 50Ω
 7mm×9mm×2mm 通用封装尺寸

YSGM111704D Datasheet 下载

产品描述

YSGM111704D是一款高集成度、标准封装的宽带压控振荡器（VCO）产品。采用改进型Colpitts振荡电路 结构并集成了缓冲器buffer，有振荡稳定、隔离度好、输出功率高的优点。兼容3~6V范围工作电压，满足 不同系统的需求；调谐电压范围0-5V，调谐灵敏度高。优化带内平坦度和高次谐波抑制，输出端直通50Ω射频线。

应用领域

 无线麦克风

 超短波电台
