产品描述

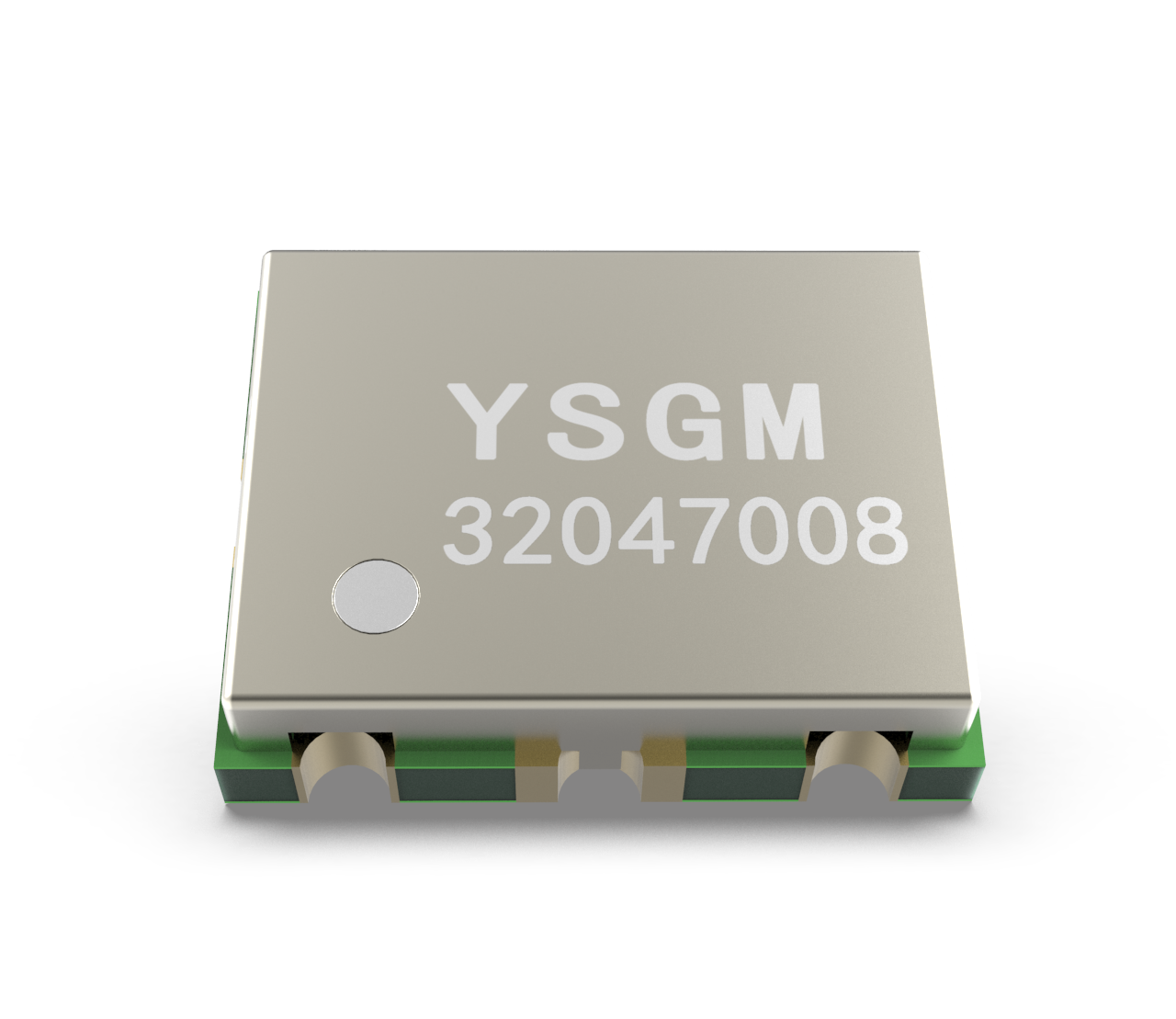

YSGM32047008是一款高集成度、标准封装尺寸的VCO，采用高截止频率的射频晶体管作为振荡管，输出功率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管，确保起振波形稳定及输出功率较高。采用5V标准电压供电，兼容3~6V范围工作电压的模式；调谐电压范围大，可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件且输出功率平坦度好，射频输出端可直接连接50Ω射频线，使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸，可直接替换市场同类型产品。

特征参数

-  标称调谐频段：290～500MHz@VT=0V～5V

-  输出功率：≥8dBm @VCC=5V

-  带内平坦度（BW≤200MHz）：±0.5dB

-  供电电压（VCC）：3V～6V

-  工作电流：14mA

-  二次谐波抑制：≤-20dBc

-  三次谐波抑制：≤-25dBc

-  极少外围元器件 射频输出阻抗50Ω

-  7mm×9mm×2mm通用封装尺寸

应用领域

-  无线麦克风

-  超短波电台

- 工频433MHz信号生成
