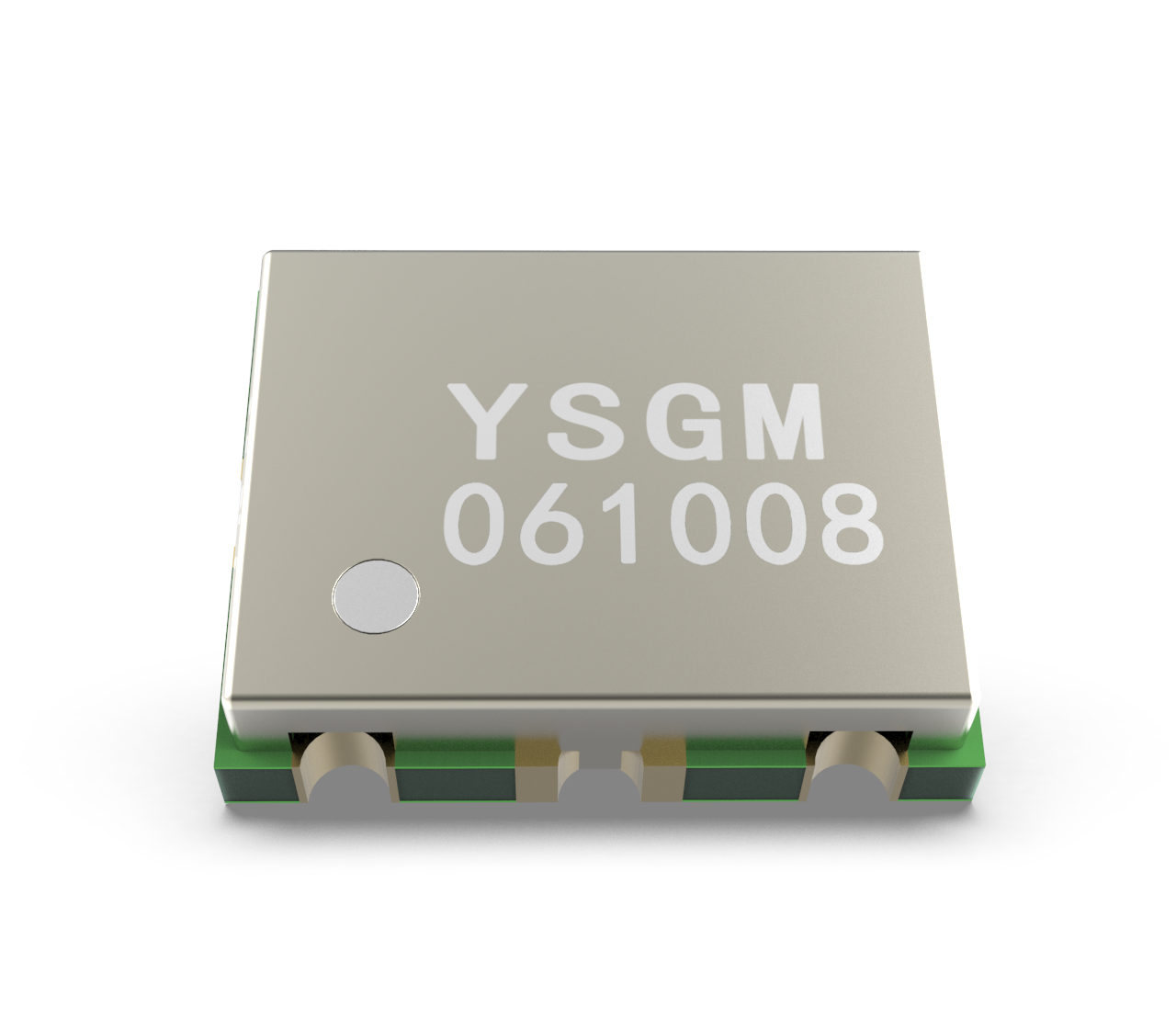

YSGM061008——650~1050MHz
❤ 收藏

YSGM061008——650~1050MHz


特征参数


n  标称调谐频段：650 ~ 1050MHz@VT=0V～5V

n  输出功率：≥8dBm（VCC=5V）

n  带内平坦度：±0.5dB

n  供电电压（VCC）：3 ~ 6V

n  工作电流：17mA

n  二次谐波抑制：≤-15dBc

n  三次谐波抑制：≤-30dBc

n  极少外围元器件 射频输出阻抗50Ω

n  7mm×9mm×2mm通用封装尺寸


￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

特征参数


n  标称调谐频段：650 ~ 1050MHz@VT=0V～5V

n  输出功率：≥8dBm（VCC=5V）

n  带内平坦度：±0.5dB

n  供电电压（VCC）：3 ~ 6V

n  工作电流：17mA

n  二次谐波抑制：≤-15dBc

n  三次谐波抑制：≤-30dBc

n  极少外围元器件 射频输出阻抗50Ω

n  7mm×9mm×2mm通用封装尺寸


YSGM061008 Datasheet 下载


产品描述

YSGM061008是一款高集成度、标准封装尺寸的VCO，采用高截止频率的射频晶体管作为振荡管，输出功率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管，确保起振波形稳定及输出功率较高。采用5V标准电压供电，兼容3~6V范围工作电压的模式；调谐电压范围大，可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件且输出功率平坦度好，射频输出端可直接连接50Ω射频线，使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸，可直接替换市场同类型产品。

应用领域

-  612~652MHz频段干扰信号产生 （APT 600MHz）

-  663~703MHz频段干扰信号产生 （APT 600MHz）
