日前,继2瓦5G通讯射频功率放大器芯片YP352833之后,苏州英诺迅科技股份有限公司再次推出宽带专用于5G通讯的1瓦射频功率放大器YP352830。该芯片基于InGaP/GaAs HBT工艺制程,采用三级电路级联架构,内部集成有源偏置、输出功率检测单元和ESD保护单元;芯片工作频段1.8~3.8GHz,覆盖5G移动通讯的n7、n25、n34、n38、n40、n41、n78等频段,具有动态范围大、工作带宽宽等特点;芯片采用符合工业标准的QFN封装,具有高可靠性。
主要性能特点:
电源电压Vcc(V):5
静态电流(mA):120
工作带宽(MHz):1800~3800
带内增益(dB):29@3.5GHz
P1dB(dBm):30@3.5GHz
封装形式:QFN-4x4-16L
测试曲线:

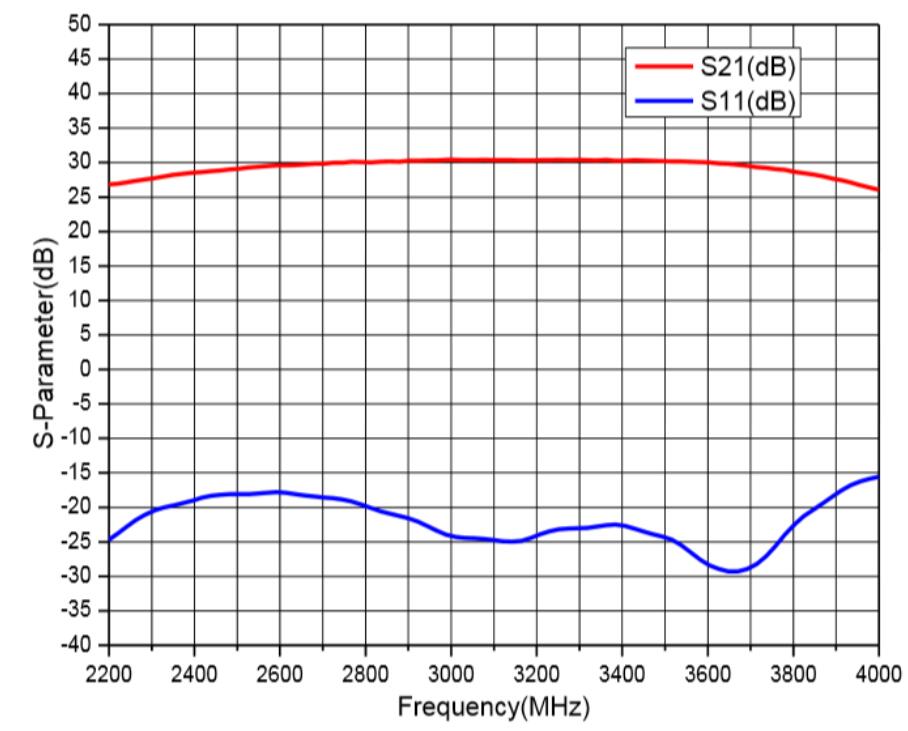

图1小信号S参数测试曲线(ICCQ=120mA,VCC=5V)

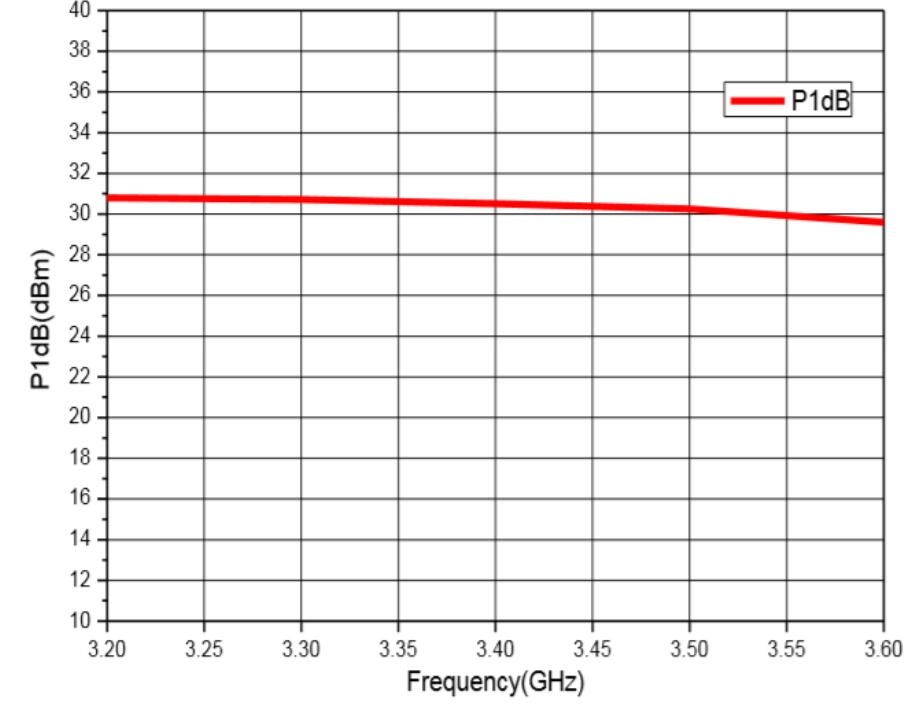

图2 3.2-3.6GHz频段内P1dB vs.频率测试结果(Vcc=5V,Temp=+25℃,50欧姆系统)

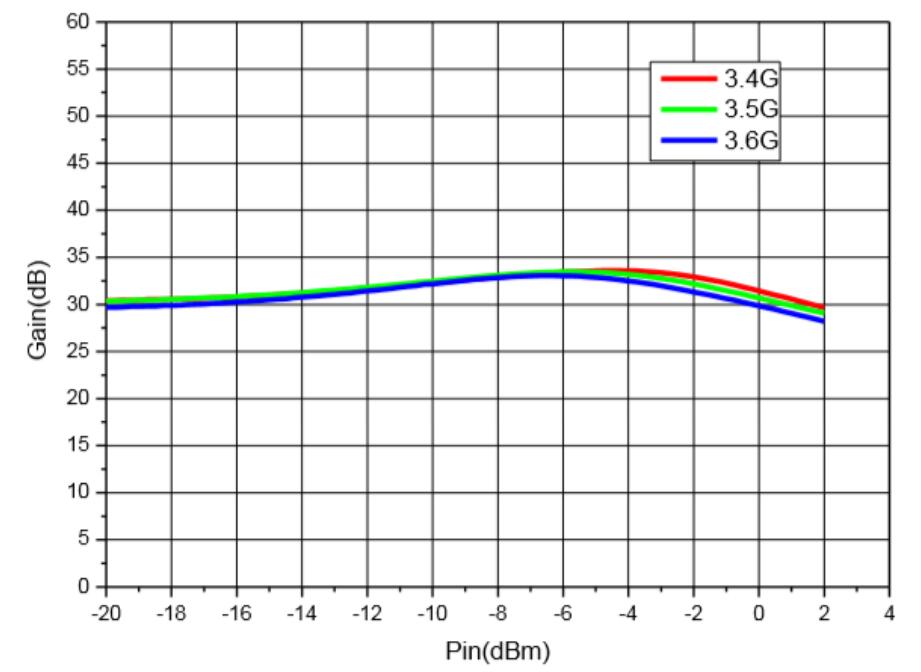

图3 3.4GHz、3.5GHz和3.6GHz频点下功率增益 vs. 输入功率测试结果
