近日，公司新推出一款增益模块芯片YG401530TL。该芯片是一款工作在1MHz~6000MHz的线性增益放大器，可应用于ISM、GPS / COMPASS / BDS / WALK TALK、Repeaters等无线通信系统的信号放大。

芯片基于InGaP/GaAs MMIC工艺制程，典型用作高线性、中等功率量级、高效率的无线系统中的驱动级放大器；芯片内部集成了有源偏置电路及温补放大器，提高了电路线性度，实现了温度补偿。

芯片采用DFN2x2-6L封装，内部集成了ESD保护单元，具有较高的可靠性。

主要性能指标：

■ Package Marking：401530

■ PN：YG401530TL

■ 工作频段：1MHz~6000MHz

■ 工作电压：3.3V-6V

■ 静态电流（mA）：160@VCC=5V,VCB=3.75V

■ P1dB（dBm）：30.9@2.14GHz

■ 增益（dB）: 13.8 @2.14GHz

■ OIP3（dBm）：45@2.14GHz

■ 1000V HBM以上的ESD端口保护

■ 封装形式：DFN2x2-6L

应用领域：

■ Repeaters

■ BTS High Power Amplifiers

■ WCDMA/LTE

■ GPS / COMPASS / BDS / WALK TALK

■ TDD/FDD System

■ GSM / CDMA / PCS

■ ISM

■ General Purpose Wireless

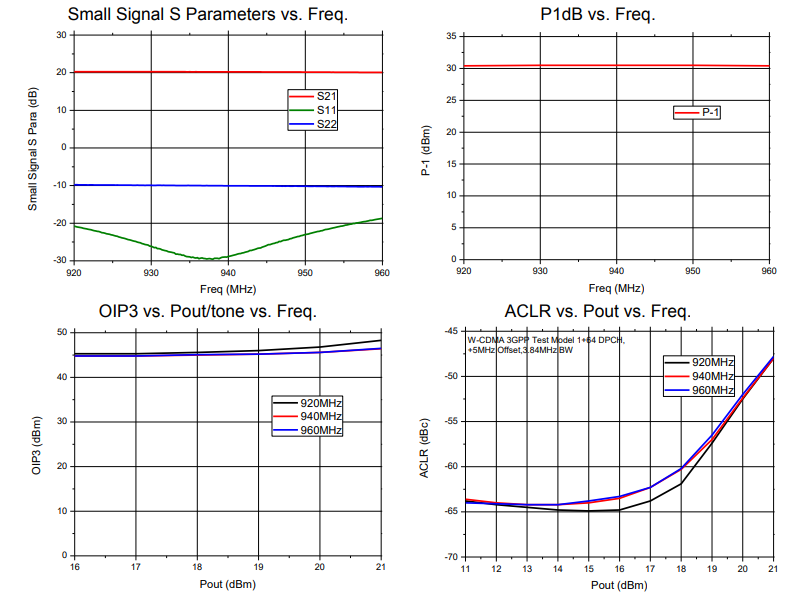

客户应用案例：
