英诺迅新推出MMIC功率放大器芯片YP702530
来源: | 作者:innotion | 发布时间: 2022-08-23 | 343 次浏览 | 分享到:


YP702530是一款工作在5.5GHz~7.5GHz的MMIC功率放大器芯片,采用了多项英诺迅科技自主专利技术及先进的InGaP/GaAs HBT工艺制程,具有较高的增益;芯片内部集成了ESD保护单元,具有较高的可靠性。芯片采用QFN4×4-16L封装,易于系统集成及小型化。



主要性能指标:

■ 工作频段:5500~7500 MHz

■ 工作电压:3~5V

■ 静态电流:180mA,VCC =5.0V,VR=2.65V

■ 增益:+26dB@6.5GHz,VCC =5.0V, VR=2.65V

■ P1dB:+31dBm@6.5GHz ,VCC =5.0V, VR=2.65V

■ 输入回波损耗:<-10dB


应用领域:

■ UNII & Pt. to   Pt. Radios

■ Pt. to Multi Pt. Radios

■ IEEE 802.11a/n & Hiper LAN

■ IEEE 802.16 WiMax

■ VSAT & SATCOM

■ IEEE 802.11 ax (WiFi6E)

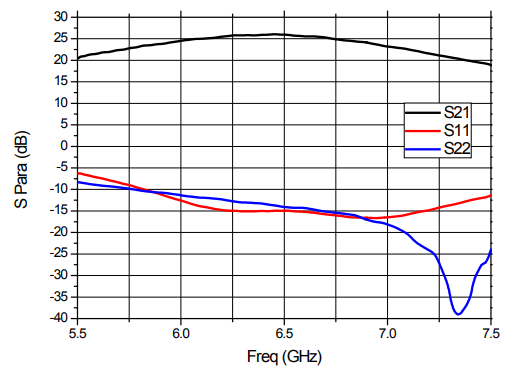

测试曲线:
