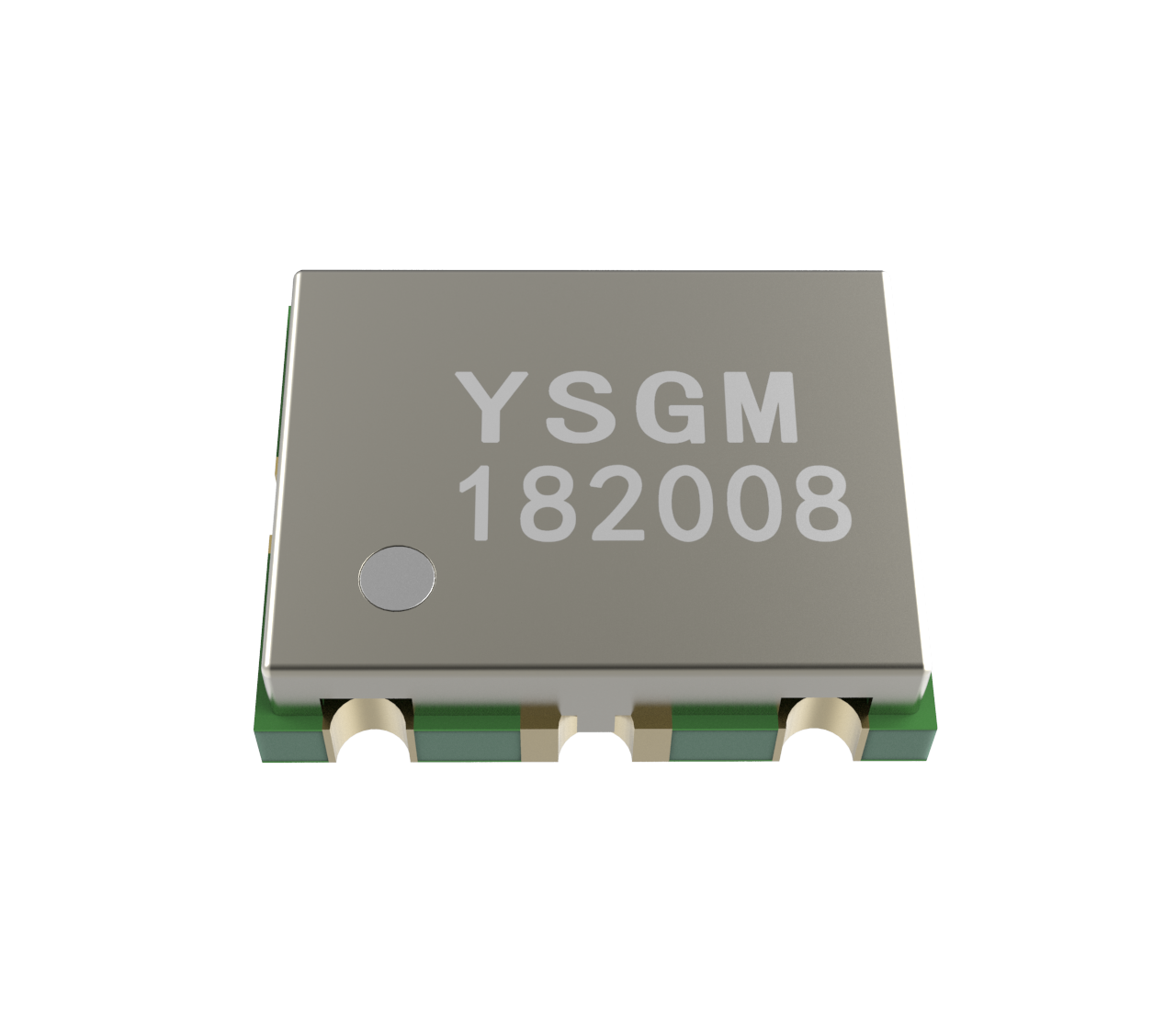

YSGM182008——1650～2050MHz
❤ 收藏

YSGM182008——1650～2050MHz


主要性能指标：
-  标称调谐频段：1650～2050MHz@VT=0V～5V

-  输出功率：≥8dBm @VCC=5V

-  带内平坦度（BW≤200MHz）：±0.5dB

-  供电电压（VCC）：3V～6V

-  工作电流：19mA

-  二次谐波抑制：≤-30dBc

-  三次谐波抑制：≤-35dBc

-  极少外围元器件 射频输出阻抗50Ω

-  7mm×9mm×2mm通用封装尺寸


￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

主要性能指标：
-  标称调谐频段：1650～2050MHz@VT=0V～5V

-  输出功率：≥8dBm @VCC=5V

-  带内平坦度（BW≤200MHz）：±0.5dB

-  供电电压（VCC）：3V～6V

-  工作电流：19mA

-  二次谐波抑制：≤-30dBc

-  三次谐波抑制：≤-35dBc

-  极少外围元器件 射频输出阻抗50Ω

-  7mm×9mm×2mm通用封装尺寸


YSGM182008 Datasheet 下载

产品描述

YSGM182008是一款高集成度、标准封装尺寸的VCO，采用高截止频率的射频晶体管作为振荡管，输出功率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管，确保起振波形稳定及输出功率较高。系统采用5V标准电压供电，调谐电压最高可达9V，从而可实现宽带输出。YSGM182008还集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件且输出功率平坦度好，射频输出端可直接连接50Ω射频线，使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸，可直接替换市场同类型产品。

应用领域


-  2G蜂窝通信信号生成

-  3G蜂窝通信信号产生
