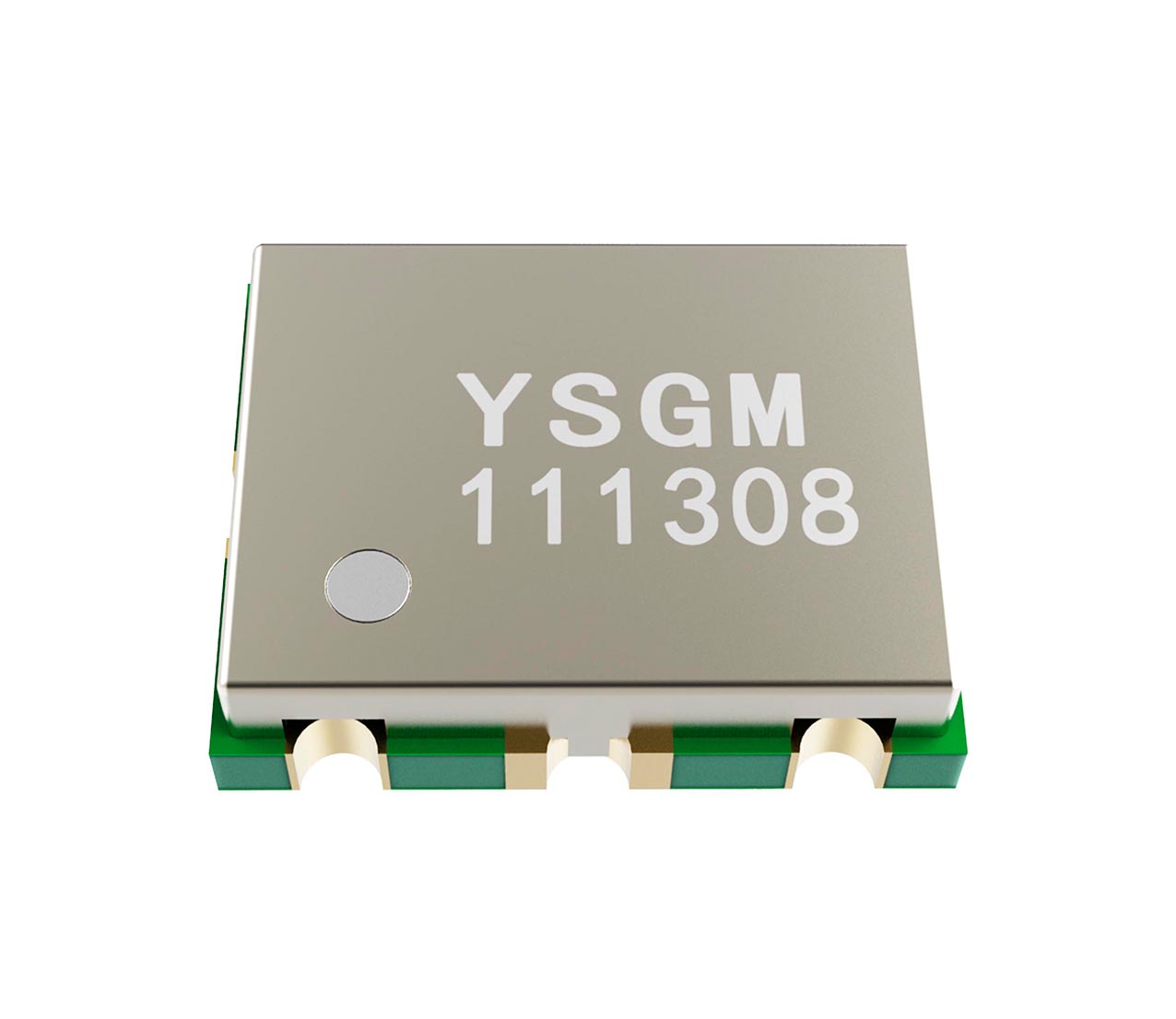

YSGM111308——1100 ~ 1350MHz
❤ 收藏

YSGM111308——1100 ~ 1350MHz


主要性能指标：

- 标称调谐频段：1100 ~ 1350MHz@VT=0.5V～4.5V

- 输出功率：≥10dBm（VCC=5V）

- 带内平坦度：±0.5dB

- 供电电压（VCC）：3 ~ 6V

- 工作电流：18mA

- 二次谐波抑制：≤-20dBc

- 三次谐波抑制：≤-30dBc

- 极少外围元器件 射频输出阻抗50Ω

- 7mm×9mm×2mm通用封装尺寸

￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述


主要性能指标：

- 标称调谐频段：1100 ~ 1350MHz@VT=0.5V～4.5V

- 输出功率：≥10dBm（VCC=5V）

- 带内平坦度：±0.5dB

- 供电电压（VCC）：3 ~ 6V

- 工作电流：18mA

- 二次谐波抑制：≤-20dBc

- 三次谐波抑制：≤-30dBc

- 极少外围元器件 射频输出阻抗50Ω

- 7mm×9mm×2mm通用封装尺寸

YSGM111308 Datasheet下载


产品描述


YSGM111308是一款高集成度、标准封装尺寸的VCO，采用高截止频率的射频晶体管作为振荡管，输出功率高、隔离度好。

此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管，确保起振波形稳定及输出功率较高。采用5V标准电压供电，兼容3~6V范围工作电压的模式；调谐电压范围大，可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件且输出功率平坦度好，射频输出端可直接连接50Ω射频线，使用方便。

器件封装采用7mm×9mm×2mm通用封装尺寸，可直接替换市场同类型产品。


应用领域


-  GPS导航L2频段信号产生

-  北斗导航B3频段信号产生

-  其他GNSS相近频段信号产生
