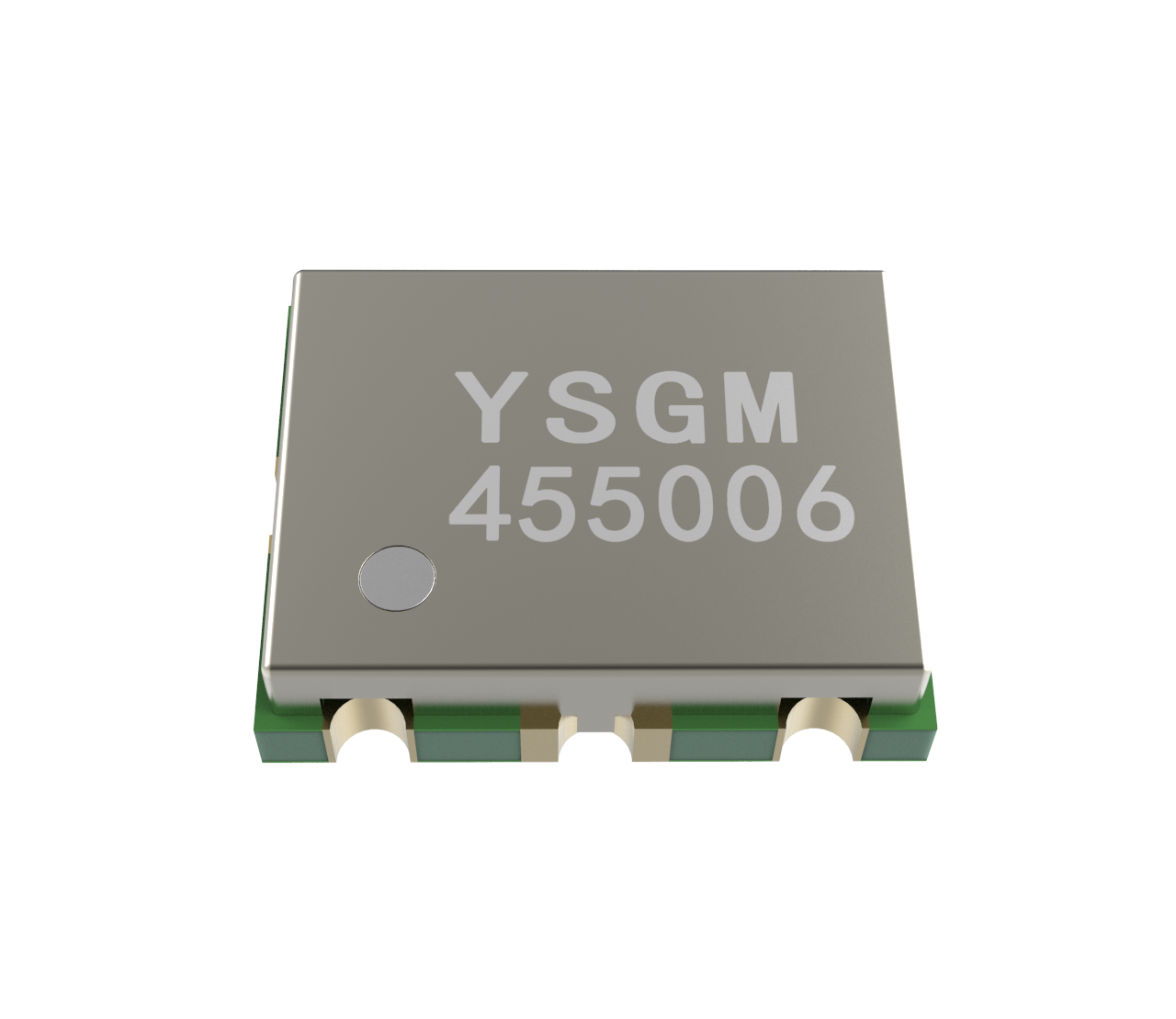

YSGM455006——4600~5250MHz
❤ 收藏

YSGM455006——4600~5250MHz

3000~5000MHz,5000~8000MHz
7mm*9mm
0.00
0.00
¥0.00
¥0.00
重量:0.00KG
产品描述

产品描述

YSGM455006是一款高集成度、标准封装尺寸的VCO,采用高截止频率的射频晶体管作为振荡管,输出功率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管,确保起振波形稳定及输出功率较高。采用5V标准电压供电,兼容3~6V范围工作电压的模式;调谐电压范围大,可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元,仅需极少外围元器件且输出功率平坦度好,射频输出端可直接连接50Ω射频线,使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸,可直接替换市场同类型产品。


主要性能指标:

-  标称调谐频段:4600~5250MHz@VT=0V~5V

-  输出功率:≥6dBm @VCC=5V

-  带内平坦度(BW≤200MHz):±0.5dB

-  供电电压(VCC):3V~6V

-  工作电流:14mA

-  二次谐波抑制:≤-20dBc

-  三次谐波抑制:≤-35dBc

-  极少外围元器件 射频输出阻抗50Ω

-  7mm×9mm×2mm通用封装尺寸

应用领域

-  通信 4800-5000MHz 频段信号产生(移动 5G)
