产品描述

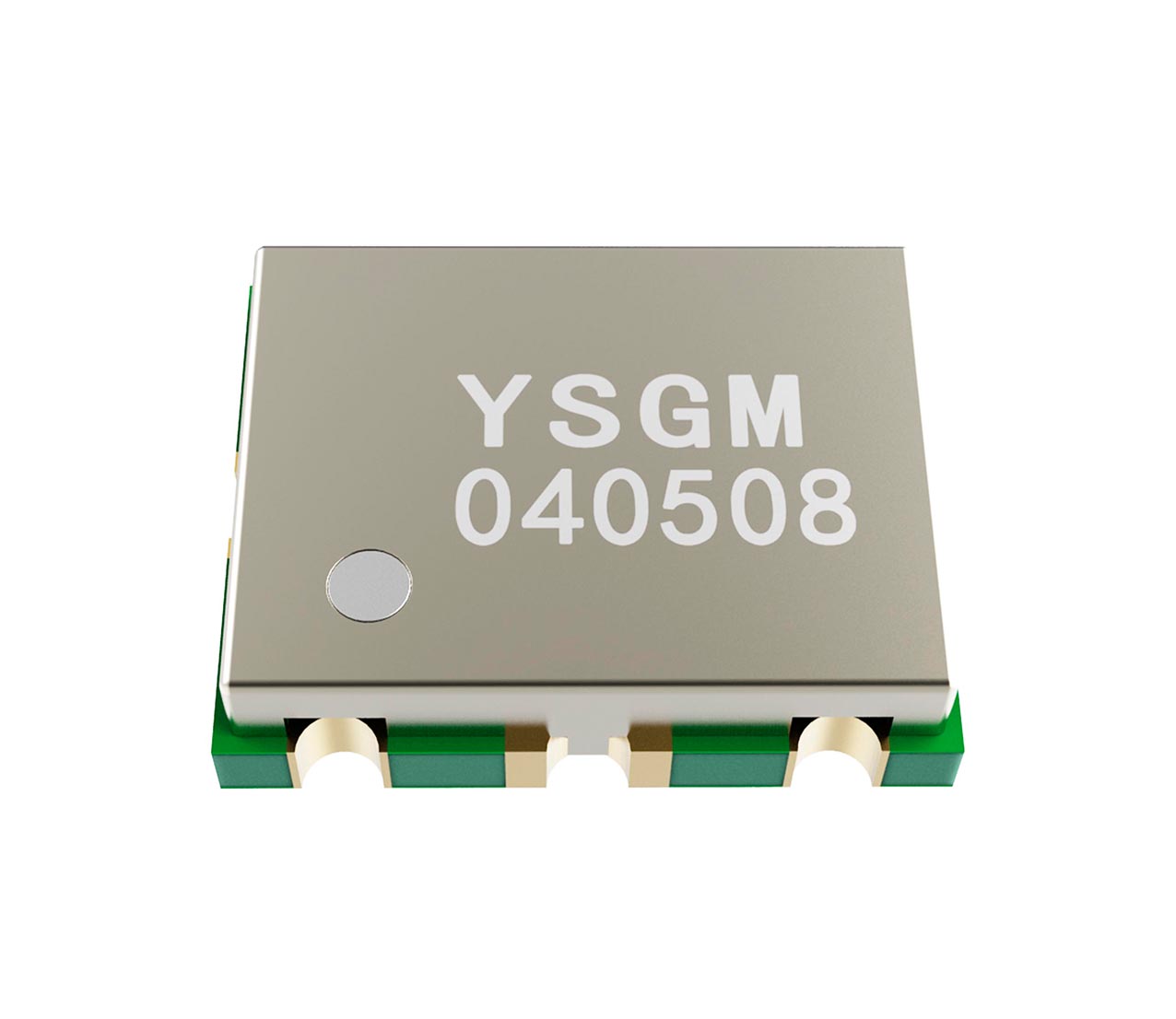

YSGM040508是一款高集成度、标准封装尺寸的VCO,采用高截止频率的射频晶体管作为振荡管,输出功率高、隔离度好。
此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管,确保起振波形稳定及输出功率较高。采用5V标准电压供电,兼容3~6V范围工作电压的模式;调谐电压范围大,可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元,仅需极少外围元器件且输出功率平坦度好,射频输出端可直接连接50Ω射频线,使用方便。
器件封装采用7mm×9mm×2mm通用封装尺寸,可直接替换市场同类型产品。
特征参数
- 标称调谐频段:410 ~ 530MHz@VT=0.5V~4.5V
- 输出功率:≥10dBm(VCC=5V)
- 带内平坦度:±0.5dB
- 供电电压(VCC):3 ~ 6V
- 工作电流:17mA
- 二次谐波抑制:≤-15dBc
- 三次谐波抑制:≤-30dBc
- 极少外围元器件 射频输出阻抗50Ω
- 7mm×9mm×2mm通用封装尺寸
应用领域
- 433MHz 频段干扰信号产生 (工频)
