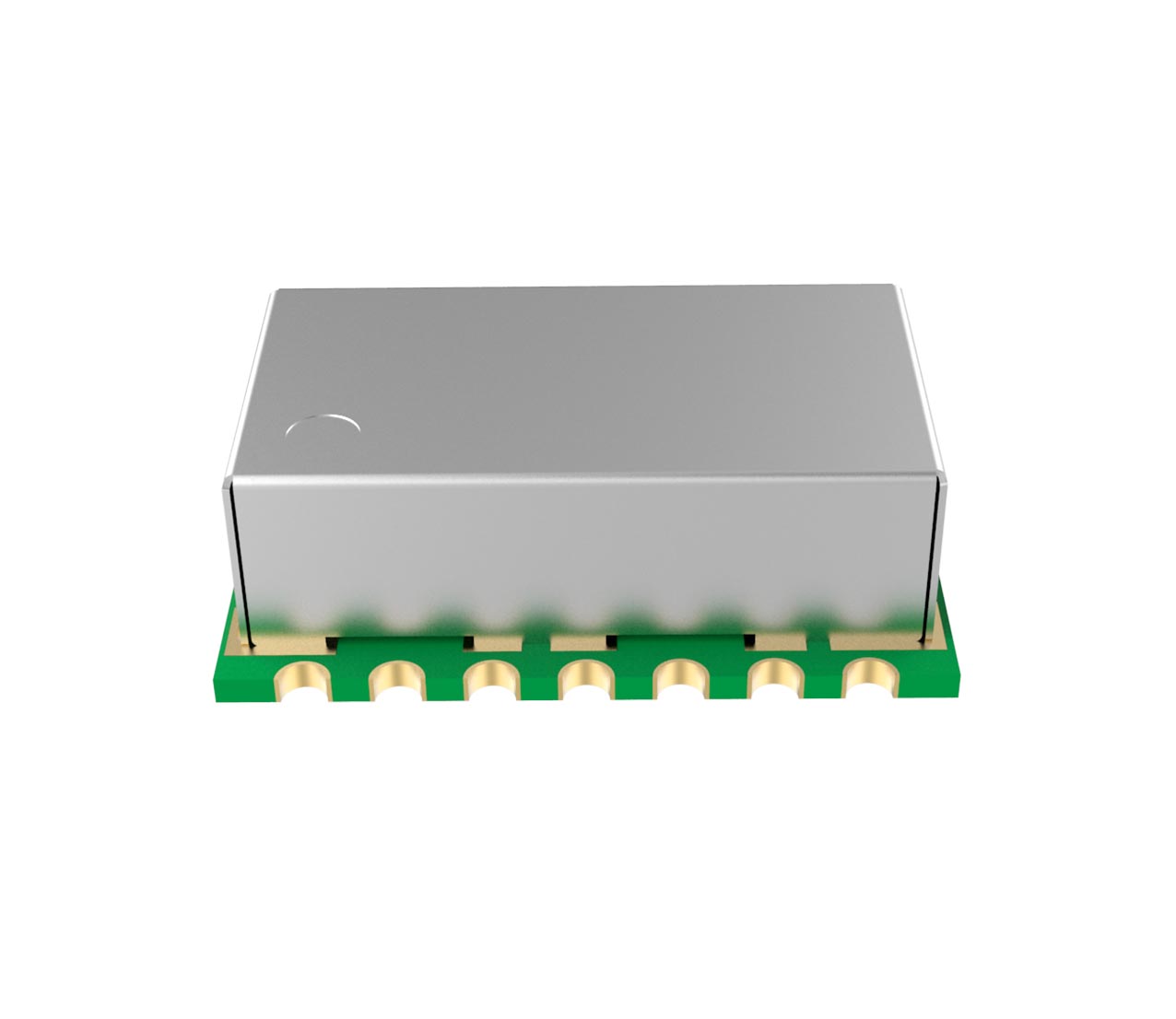

YSGM909508B
❤ 收藏

YSGM909508B

特征参数

- 标称调谐频段:89.5 ~96.5MHz

平均输出功率:≥6dBm

供电电压(VCC):5V

调谐电压(VT):0~9V

相位噪声:

    -114dBc/Hz@10kHz

    -130dBc/Hz@100K

    -140dBc/Hz@1M

谐波抑制(2、3、5次谐波):≤-35dBc

带外杂波抑制:≤-70dBc

工作电流:16mA

工作温度范围:-40°C~+85°C

非密封,不可浸泡清洗


0.00
0.00
¥0.00
¥0.00
重量:0.00KG
产品描述

特征参数

- 标称调谐频段:89.5 ~96.5MHz

平均输出功率:≥6dBm

供电电压(VCC):5V

调谐电压(VT):0~9V

相位噪声:

    -114dBc/Hz@10kHz

    -130dBc/Hz@100K

    -140dBc/Hz@1M

谐波抑制(2、3、5次谐波):≤-35dBc

带外杂波抑制:≤-70dBc

工作电流:16mA

工作温度范围:-40°C~+85°C

非密封,不可浸泡清洗



YSGM909508B Datasheet 下载


产品简介

YSGM909508B是一款低相位噪声(-114dBc/Hz@10K、-130dBc/Hz@100K、-140dBc/Hz@1M)低谐波输出的(二次三次谐波低于-35dBc)的压控振荡器(Voltage Controlled Oscillator)。其频率范围为89.5MHz~96.5MHz,工作电流为16mA。YSGM909508B采用高稳定度振荡电路结构,其关键器件采用公司自主研发的振荡器专用对管YPA895TS及变容二极管YVC126P034RD,该VCO工作稳定,平均输出功率超过6dBm(VCC=5V)此款VCO采用5V标准电压供电,调谐电压范围广,谐波抑制高,能够实现平坦的功率输出。此外,它还集成了整流滤波单元和射频输出匹配单元,所需外围元件少,方便客户使用。

此器件封装采用20mm×13mm×6mm通用封装尺寸,可直接替换市场同类型产品,非常适合需要高稳定性和低相噪的应用场景。


应用领域

- 广播无线通信

- 高端设备信号源

- 特殊无线通信


测试曲线

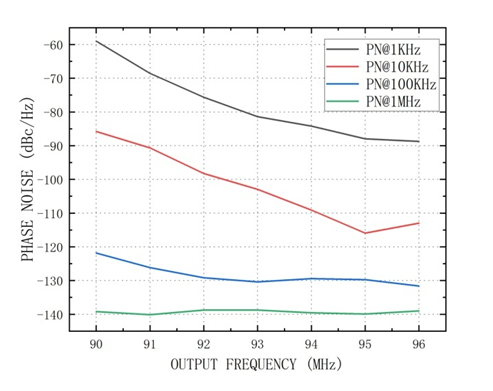

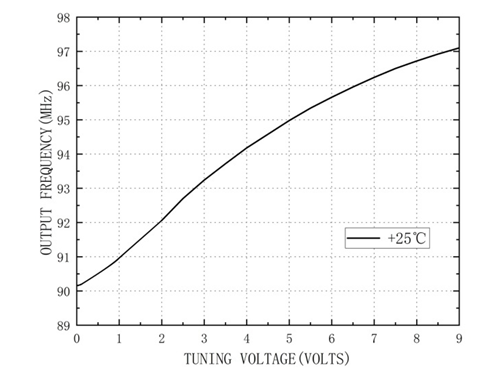

VCO的调谐特性曲线VCO的相噪特性曲线
