YSGM657103——6500 ~7100MHz
❤ 收藏

YSGM657103——6500 ~7100MHz

特征参数

- 标称调谐频段：6500 MHz~7100MHz@VT=0.5V～4.5V

- 输出功率：≥3dBm @VCC=5V

- 供电电压（VCC）：4V~6V

- 调谐电压（VT）：0~5V

- 谐波抑制（2、3次谐波）：≤-20dBc

- 工作电流：10mA

- 工作温度范围：-30°C~+85°C


￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

特征参数

- 标称调谐频段：6500 MHz~7100MHz@VT=0.5V～4.5V

- 输出功率：≥3dBm @VCC=5V

- 供电电压（VCC）：4V~6V

- 调谐电压（VT）：0~5V

- 谐波抑制（2、3次谐波）：≤-20dBc

- 工作电流：10mA

- 工作温度范围：-30°C~+85°C


YSGM657103 Datasheet下载


产品概述：

YSGM657103采用高稳定度振荡电路结构，其关键器件采用公司自主研发的振荡器专用对管YPA895TS及变容二极管YVC024P034RD，该VCO工作稳定，频率范围为6500MHz~7100MHz，工作电流为10mA，平均输出功率超过3dBm（VCC=5V）。

此款VCO采用5V标准电压供电，调谐电压范围广，谐波抑制高，能够实现平坦的功率输出。此外，它还集成了整流滤波单元和射频输出匹配单元，所需外围元件少，方便客户使用。

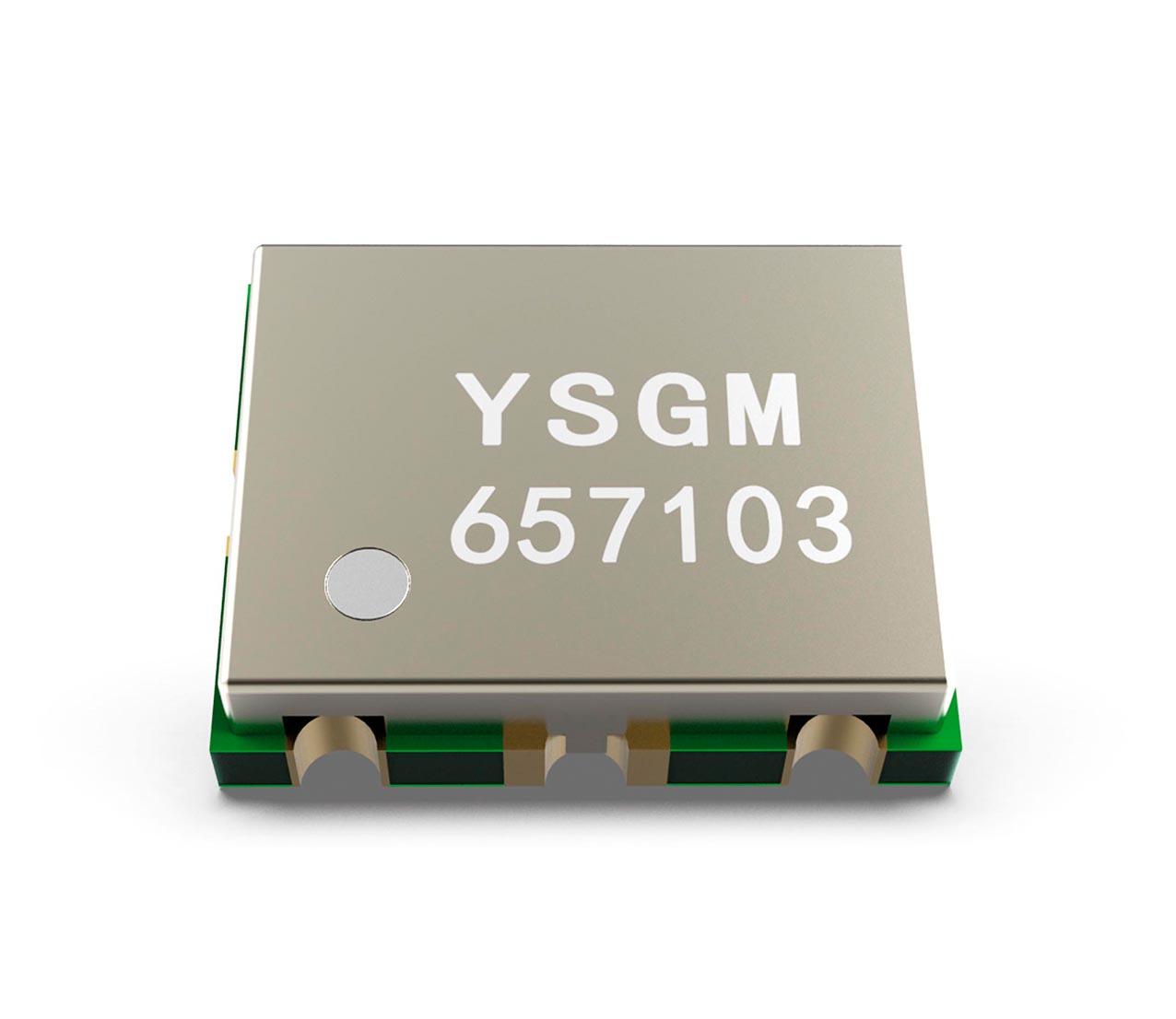

此器件封装采用7mm×9mm×2mm通用封装尺寸，可直接替换市场同类型产品，可广泛应用于WiFi 6E等无线通信场景。

应用领域：

- IEEE 6E 频段点对点、点对多点无线通信

- ISM 应用
