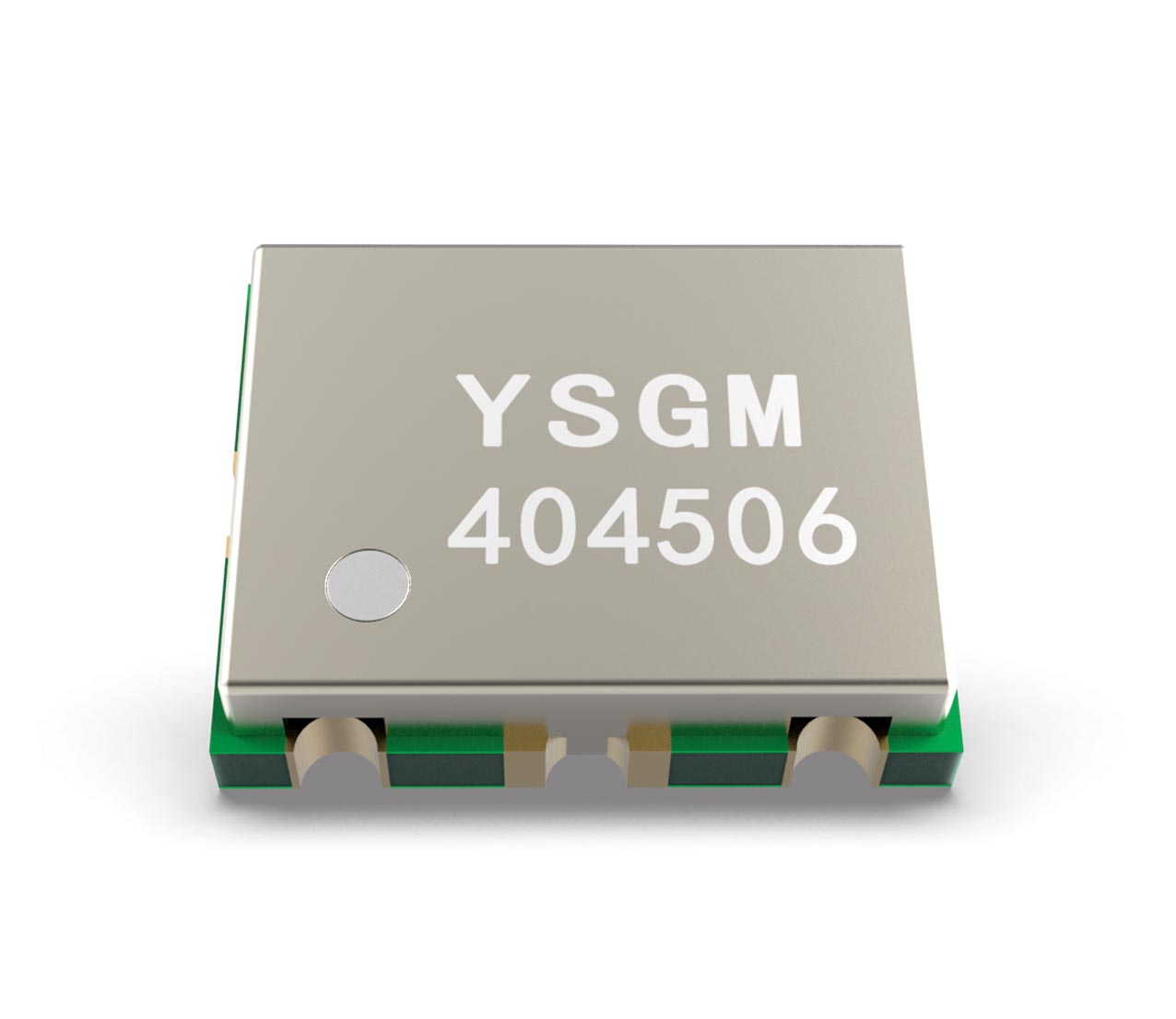

YSGM404506——4000～4550MHz
❤ 收藏

YSGM404506——4000～4550MHz

特征参数
 标称调谐频段：4000～4550MHz@VT=0V～5V
 输出功率：≥8dBm @VCC=5V
 带内平坦度（BW≤200MHz）：±0.5dB
 供电电压（VCC）：3V～6V
 工作电流：14mA
 二次谐波抑制：≤-20dBc
 三次谐波抑制：≤-25dBc
 极少外围元器件 射频输出阻抗 50Ω
 7mm×9mm×2mm 通用封装尺寸

￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

特征参数
 标称调谐频段：4000～4550MHz@VT=0V～5V
 输出功率：≥8dBm @VCC=5V
 带内平坦度（BW≤200MHz）：±0.5dB
 供电电压（VCC）：3V～6V
 工作电流：14mA
 二次谐波抑制：≤-20dBc
 三次谐波抑制：≤-25dBc
 极少外围元器件 射频输出阻抗 50Ω
 7mm×9mm×2mm 通用封装尺寸

YSGM404506 Datasheet下载

产品描述

YSGM404506是一款高集成度、标准封装尺寸的VCO，采用高截止频率的射频晶体管作为振荡管，输出功 率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管，确 保起振波形稳定及输出功率较高。采用5V标准电压供电，兼容3~6V范围工作电压的模式；调谐电压范围 大，可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件且输出功率 平坦度好，射频输出端可直接连接50Ω射频线，使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸， 可直接替换市场同类型产品。

应用领域

 WiFi 6E 扩展频段模拟信号生成
